BESCHREIBUNG

Overview

Basisinformation.

Modell Nr.	DBBQ11F ​​/DBBQ47F
Typ	Schwimmender Kugelhahn
Funktion	Abblaseventil, Überdruckventil
Temperatur	Normale Temperatur
Anwendung	Industrielle Nutzung
Besonderheit	Doppelkugel mit Nadelventil
Transportpaket	Sperrholzkiste
Spezifikation	CE, SGS, TÜV
Warenzeichen	GOOLE, OEM
Herkunft	China (Festland)
HS-Code	8481804090
Produktionskapazität	10.000 Stück/Jahr

Produktbeschreibung

F-NPT/Flansch A105/F304/F316/F51/F55 Doppelblock- und Entlüftungshebelbetätigter/zahnradbetriebener schwimmender/zapfenförmiger Dbb-KugelhahnProduktbeschreibung

Dublok-Doppelblock- und Entlüftungsventilbaugruppen verfügen über drei Ventile – primäre Isolierung, sekundäre Isolierung und Entlüftung – alle in einem einzigen Block integriert. Bei Bedarf kann der Einlass- oder Auslassanschluss mit einem federbelasteten Inline-Kolbenrückschlagventil ausgestattet sein. Die Endverbinder sind austauschbar und können entsprechend den genauen Anforderungen spezifiziert werden.
Unsere Doppelblock- und Entlüftungsbaugruppe mit Kugelhahn ist sehr kompakt und wird für allgemeine Anwendungen empfohlen. Das Ventil kann je nach Bedarf Nadel-, Durchgangs-, Absperr- und Rückschlagventile in die Konstruktion integrieren, um bestimmten Betriebsspezifikationen gerecht zu werden. Produktmerkmale

Merkmale des F-NPT-Anschluss-Dbb-Kugelhahns (DBBQ11F).
Prozessisolation
Isolierung der Abflussleitung
Double Block & Bleed
Ausblassicheres Schaftdesign
ISO 5211-Montagepad
Brandsicher zertifiziert nach API 607
Antistatisches Gerät
Bidirektionale Abdichtung
Verpackung mit geringer flüchtiger Emission
Standard-Schließvorrichtung
Direkte Montage am Flansch des Rohrleitungsanschlusses, wodurch die Gesamthöhe reduziert wird.
Hilft, Gewicht und Kosten zu reduzieren.
Flanschverbindungen gemäß ANSI B16.5.
Arbeitsdruck zur Flanschklasse.
Edelstahlkonstruktion mit Packungsoptionen für Hochtemperaturanwendungen.
Farbcodierte Staubkappen zur Identifizierung des Ventiltyps.
Metall-auf-Metall-Sitz für konstante Kompression.
Gewindegerollter und brünierter Schaft.
Gehärtete Spitze für längere Lebensdauer auslaufsicher.

Spezifikation

Doppelter Block- und Entlüftungskugelhahn. Zutreffende Spezifikation
Designstandard: ANSI B16.34 GB/T12237
Physische Abmessungen: ANSI B16.10 GB/T12221
Flanschabmessungen: ANSIB16.10 GB/T15188.1
Test und Inspektion: API598 GB/T909

F-NPT-Verbindungsoptionen für Dbb-Kugelventile (DBBQ11F).

DN	1/2"-2"
Klasse	150lb-2500lb
Auslauf	1/2"F-NPT,3/4"F-NPT,1"F-NPT
Entlüften	1/2"F-NPT,1/4"F-NPT.

F-NPT-Verbindungskonfiguration für DBB-Kugelventile (DBBQ11F).

Primarisonation	Sekundäre Isolation	Abfluss
Ball	Ball	Nadel
Nadel	Nadel	Nadel
Ball	Nadel	Nadel

Strukturmerkmale des Double Block and Bleed-Kugelhahns
1. Das Doppelblock- und Entlüftungsventil wurde weiterentwickelt, um den Prozess des Zusammenschraubens einzelner Ventile zu ersetzen und hinzuzufügen, um die Ventile in einem Gehäuse herzustellen. Dadurch wurde viel Platz und Material gespart.
2. Sonderkonstruktionen, einschließlich Injektionsnadeln, Probensonden, Doppelblock und Einzelblock, eingebaute Rückschlagventile und Sitzabstreifer.
3. Eine doppelte Isolierung ist eine notwendige Anforderung, wenn Wartungsarbeiten hinter dem ersten Absperrventil durchgeführt werden. Die Entlüftung des Hohlraums erfolgt entweder über ein Kugel- oder Kugel-OS&Y-Entlüftungsventil, so dass der eingeschlossene Druck zwischen den beiden Absperrventilen sicher entlüftet wird.
4. Diese Ventile wurden auch dahingehend weiterentwickelt, dass sie die Funktion der Chemikalieninjektion (mithilfe einer geeigneten Pinole) und Probenentnahmestellen umfassen. In diese Ventile sind häufig eingebaute Rückschlagventile integriert.
5. Feuersicher gemäß BS6755/API 6FA/API 607, da jeder Dichtungspunkt durch eine sekundäre feuersichere Dichtung aus Graphit versehen ist. Die weichen Ventilsitze sind im Brandfall außerdem mit einer sekundären Metall-auf-Metall-Dichtung ausgestattet.
6. Bei der Ventilkonstruktion kann es sich entweder um einen Zapfen- oder einen schwimmenden Typ mit Anti-Blow-Out-Spindel und typischer SPE-Sitzkonstruktion handeln. Der Ablassanschluss ist normalerweise mit einem schwimmenden Kugelventil ausgestattet, das mit der Abflussleitung des Endbenutzers ausgestattet werden kann. Die Ventilsitze können weich oder aus Metall sein auf metallgepanzert.
Anwendung

Anwendungen
HP-Instrumentenanschlüsse für Inline-Wartung
Prozessentlüftungen
Prozessabflüsse
Füllstandsanzeigen
Einspritzpunkte (mit Kontrolle)

Produktdetails

Hauptteile und Material.

NEIN	Teilname	Material
		GB	ASTM
1	Ventilkörper	WCB	A2116-WCB
2	Siegelring	PTFE	PTFE
3	Kugel	1C18Ni9Ti	SS304
4	Nuss	35	A194-2H
5	Zucht	35CrMoA	A193-B7
6	Der Steinkörper	WCB	A216-WCB
7	Shim	Graphit + Edelstahl	B12.10-304F/.G
8	Füllstoff	PTFE	PTFE
9	Stopfbuchse	WCB	A2116-WCB
10	Lokalisierungsstück	25	A105
11	Ring	65 Mio	AISI 1066
12	Handhaben	K33	A47-667 Gr.32510
13	Ventilschaft	1Cr33	A276-410
14	Schrauben	35	A193-B7
	Anlaufscheibe	PTFE	PTFE

Produktparameter

Größe:	2" ~ 24" (DN50 ~ DN400)
Druck:	ANSI-Bewertungen 150# ~ 2500# (PN16~PN420)
Struktur:	3-teiliges Karosseriedesign
Verbindungen:	RF RTJ BW-Verbindungen
Körpermaterial:	ASTM A105, A182 304, A182 316, A182 304L, A182 316L, A182 F6A, A182, F51, A182 F53, F22 Legierung
Ballmaterial:	ASTM A105, A182 304, A182 316, A182 304L, A182 316L, A182 F6A, A182, F51, A182 F53, F22 Legierung
Sitzmaterial:	PTFE/RTFE (≤120 °C), NYLON (≤80 °C), PEEK/PPL (≤250 °C)
Autofahren bedeutet:	Manuell, Schneckengetriebe usw.
Durchflussrichtung:	bidirektional
Anwendbares Medium:	Meerwasser, alle Arten rauer Umgebung

Design-Grundlage	GB-Serie	Amerikanische Standardserie
Designstandard	GB/T12237	AP16D	ANSI B16.34
Länge der Flanschverbindungsstruktur	GB/T12221	AP16D	ANSI B16.10
Die Länge der Struktur (Schweißen)	GB/T15188.1	AP16D	ANSI B16.10
Verbindungsflansch	GB/T9113 JB/T79 Hg20592	ANSI B16.5
Stumpfschweißenden	GB/T12224	ANSI B16.25
Test und Inspektion	GB/T9092	AP16D	AP1598

Hauptabmessungen

Nenndurchmesser	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Gewicht (kg)	2.5	3	5	7	15	19	19	33	58	93	160

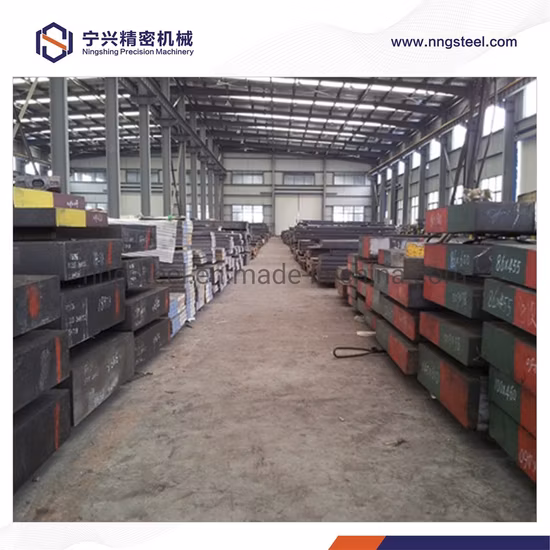

View of the factory
