BESCHREIBUNG

Basisinformation.

Produktbeschreibung

Einführung

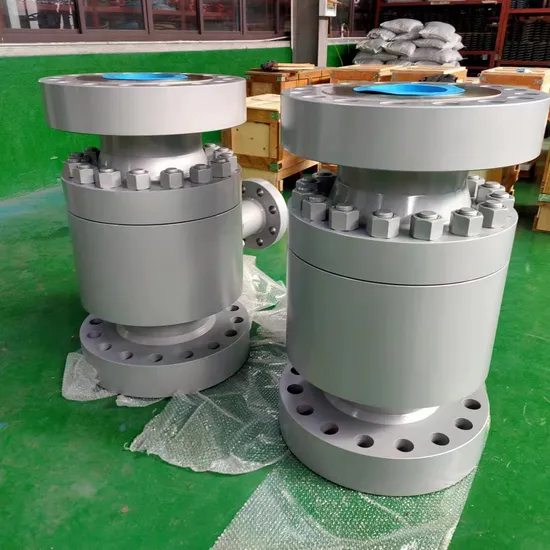

Veson Valve Ltd. Automatisches Umwälzventil der ART-Serie ist eine Art Pumpenschutzgerät. Es schützt die Kreiselpumpe automatisch, wenn das Pumpengehäuse durch Kavitation beschädigt oder instabil wird (insbesondere bei der Förderung von heißem Wasser bei niedrigem Lastbetriebsmedium). Sobald der Pumpendurchfluss unter dem voreingestellten Durchfluss liegt, kann der Bypass vollständig geöffnet werden, um den minimal erforderlichen Pumpendurchfluss sicherzustellen. Auch wenn der Betrieb vollständig geschlossen ist, d. h. der Betriebsdurchfluss ist Null, kann der Mindestdurchfluss auch den Bypass für die automatische Rückführung passieren. Druckreduzierung durch das mehrstufige Bypass-Druckminderventil.
Die ART-Serie verfügt über einen großen Bypass und dieses Ventil eignet sich für einen Bypass mit großem Durchfluss. Die maximale Druckdifferenz beträgt 4 MPa. Die spezifische Auswahl wird vom Werk festgelegt.

Eigenschaften

• Einfacher Aufbau, betriebssicher und stabil, mit wenigen Bewegungsteilen.
• Einfache Installation, kann vertikal oder horizontal am Pumpendruckauslass installiert werden.
• Der Bypass-Durchfluss ist groß, der maximale Durchfluss beträgt 60 % des Hauptdurchflusses, der KV-Wert kann angepasst werden.
• Die maximale Bypass-Betriebsdruckdifferenz beträgt 4 MPa. Die Bypass-Rückschlagfunktion ist optional.
• Anwendbares Medium einschließlich: Wasser, Öl, Methanol und andere flüssige Medien.
  Die Arbeitstemperatur liegt zwischen -196 °C und +300 °C.

Durchmesser und Druckbereich

• Ventilkörpertyp: Dreiwege-Gießventil
• Nenndurchmesser: DN25, 32, 40, 50, 65, 80, 100, 200, 250, 300, 350, 400
• Nenndruck: PN 16, 25, 40, 64, Klasse 150, 300 L usw.
• Anschlusstyp: Flansch FF, RF, RTJ, BW, SW usw.

Materialtemperaturbereich

Modell Nr.

Arbeitsprinzip

Entsprechend der Differenz des induktiven Hauptflusses bewegt sich der Rückschlagkegel des Hauptventiltellers des automatischen Rückführungsventils automatisch in eine bestimmte Position. Gleichzeitig treibt der Hauptventilteller den Bypass-Ventilschaft an, überträgt die Bewegung des Hauptventiltellers auf den Bypass, ändert durch die Steuerung der Position des Bypass-Ventiltellers den Bypass-Drosselbereich, um den Bypass-Durchfluss zu steuern. Wenn der Hauptventilteller wieder in den geschlossenen Ventilsitz zurückkehrt, fließt der gesamte Durchfluss durch den Bypass zurück. Wenn sich der mittlere Ventilteller in die obere Position bewegt, ist der Bypass vollständig geschlossen und der gesamte Pumpenstrom fließt zum Prozesssystem. Dieses Ventil vereint vier Funktionen in einem Gehäuse.

• Strömungswahrnehmung: Die Hauptventilscheibe des automatischen Rückführungsventils kann den Hauptstrom des Prozesssystems automatisch erkennen und so anhand des Durchflusses die Position der mittleren Ventilscheibe und der Bypassscheibe bestimmen.
• Rezirkulationssteuerung: Das automatische Rezirkulationsventil kann bei normalem Betrieb der Inhalationspumpe einen minimalen Durchfluss in die Speichervorrichtung über den Bypass ermöglichen, um die H-Q-Eigenschaften der Pumpe anzupassen und eine Rezirkulation zu realisieren.
• Mehrstufige Bypass-Druckreduzierung: Das Bypass-Steuerungssystem kann den Rückfluss des Mediums vom Ausgang der Hochdruckpumpe auf einen geeigneten Rückfluss zum Niederdruckspeichergerät reduzieren, ohne dass es zu Geräuschen und geringem Verschleiß kommt.
• Kontrolle: Das automatische Rücklaufventil hat auch die Funktion eines Rückschlagventils und verhindert so den Flüssigkeitsrückfluss zum Pumpenkörper. Die Bypass-Rückschlagfunktion ist optional.
• Spezielle Bypassgrößen können individuell angepasst werden. Die maximale Durchflussrate des Bypasses hängt vom maximalen Kv-Wert ab.
• Das ARC-Ventil wird in der Pumpenauslassleitung an der Stelle des Hauptrückschlagventils installiert, das es ersetzt. Es ist an horizontale oder vertikale Rohrleitungen sowie an horizontalen oder vertikalen Aufwärtsfluss anpassbar. Flansch- oder Schweißenden sind je nach Spezifikation optional. Ein abnehmender Durchfluss durch das Ventil führt dazu, dass sich die federbelastete Scheibe in Richtung ihres Sitzes bewegt. Bei einer Durchflussrate, die durch den Mindestdurchflussbedarf der Pumpe bestimmt wird, löst die Scheibe über den Hebel das Pilotventil aus. Dadurch wird der Druck am Kopf des Kolbens abgelassen. Auf der gegenüberliegenden Seite des Kolbens wirkender Druck öffnet das Bypassventil und ermöglicht den Durchfluss durch das mehrstufige Kaskadenelement. Der Durchfluss durch das Bypassventil entspricht dem Mindestdurchflussbedarf der Pumpe. Die Richtungsänderungen der aufeinanderfolgenden spiralförmigen Rillen sowie die mehreren Öffnungen sorgen für die Absorption von Druckenergie. Das Bypassventil bleibt geöffnet, solange das Pilotventil geöffnet ist. Dies entspricht der Position, die die Scheibe bei Durchflussraten zwischen einem festgestellten niedrigen Durchfluss und keinem Durchfluss durch das Hauptrückschlagventil einnimmt. Wenn der Durchfluss den Mindestdurchfluss überschreitet, ermöglicht die steigende Scheibe das Schließen des Pilotventils; Der Druck gelangt über den Kolben durch den Ringspalt um den Piloten in die Kammer.

Größe

Hinweis: Die mittlere Auslassgröße des Ventils hängt von der Auslassgröße der Pumpe ab.

Teile und Material

Abmessungen und Gewicht

Aufgrund von Produktinnovationen und technischen Innovationen oder besonderen Anforderungen können sich verschiedene Ventilanschlussgrößen ändern. Bitte wenden Sie sich an die technische Abteilung von Datian Valve, um die neuesten Produktinformationen zu erhalten.
